Calepinage solaire 2026 : le guide complet (DTU, logiciels, ombrage, plan de pose)

Le terme « calepinage » vient du bâtiment, où il désigne le plan de disposition des carreaux ou des matériaux sur une surface. En photovoltaïque, le calepinage solaire est l’étude qui détermine la disposition optimale des panneaux sur les surfaces disponibles d’un bâtiment : nombre de panneaux, orientation de chaque rangée, espacement, gestion des obstacles et organisation électrique en strings.

Le calepinage n’est pas une simple question esthétique. Il conditionne directement la puissance crête de l’installation, les pertes par ombrage inter-rangées et par obstacles, le schéma électrique (organisation en strings), le dimensionnement de l’onduleur, les sections de câbles DC et in fine la production annuelle en kWh et la rentabilité de l’investissement.

Le calepinage est également le document de référence pour l’ensemble des intervenants : bureau de contrôle Consuel, gestionnaire de réseau Enedis, assureur décennal et mairie pour la déclaration préalable de travaux. Un calepinage incomplet ou inexact peut bloquer tout le processus administratif.

Un calepinage professionnel doit intégrer un ensemble de contraintes réglementaires et techniques qui limitent la surface utile disponible. Ces contraintes proviennent de plusieurs référentiels normatifs distincts.

Recul périmétrique et zones de sécurité

La norme NFC 15-712-1 et les règles de sécurité des travailleurs (Code du travail, art. R4323-61) imposent un recul depuis le bord de toiture. Sur un toit incliné, ce recul est de 40 cm depuis le faîtage et de 40 cm depuis l’égout. Sur un toit plat, le recul depuis l’acrotère est de 1 m minimum. Ces marges sont non négociables car elles garantissent l’accès aux équipes de maintenance et de sécurité.

La distance d’évacuation autour des obstacles imposée par les règles de sécurité incendie est d’au moins 60 cm autour des cheminées et conduits de fumée. Certaines réglementations locales et les DTU spécifient des distances plus importantes selon la configuration.

DTU applicables aux installations photovoltaïques

• DTU 40.14 (ardoises) — règles de dépose partielle et de repose pour l’intégration de panneaux sur ardoises naturelles ou fibrociment.
• DTU 40.21 (tuiles terre cuite) — conditions de pose des systèmes de fixation sur tuiles, chargement admissible de la charpente.
• DTU 40.41 (plaques profilées nervurées en acier) — fixations sur bac acier pour les toitures industrielles et agricoles.
• DTU 43.1 (toits plats étanchés) — protection de l’étanchéité lors de la traversée de la membrane par les fixations.
• DTU 61.1 — règles de distances par rapport aux conduits de gaz (souvent oublié : minimum 2 m des sorties de gaz).
• NFC 15-712-1 — distances électriques, cheminement des câbles DC, accès pour maintenance, protection contre les inversions de polarité.

Dégagements autour des obstacles

• Cheminées et conduits de fumée : dégagement minimum de 60 cm sur les côtés, 1 m en aval (zone d’ombrage potentiel).
• Velux et fenêtres de toit : 50 cm de dégagement minimum pour accès maintenance et étanchéité.
• Arêtiers et noues : zone non posable sur 40 cm de part et d’autre (risque d’infiltration).
• Antennes et équipements techniques : évaluation au cas par cas selon hauteur et ombrage généré.
• Conduits de ventilation : 60 cm minimum selon DTU 61.1.

L’ombrage est le facteur le plus sous-estimé dans la conception des installations photovoltaïques. Un arbre, un immeuble voisin ou une cheminée non pris en compte dans le calepinage peut réduire la production de 5 à 30 % selon les mois. Les logiciels professionnels utilisent des modèles de décomposition du rayonnement solaire pour simuler précisément les pertes.

Les modèles de décomposition du rayonnement

Le rayonnement solaire total reçu sur une surface inclinée (rayonnement sur plan incliné, POA) se décompose en trois composantes : le rayonnement direct (beam), le rayonnement diffus (lumière diffusée par l’atmosphère) et le rayonnement réfléchi par le sol (albédo). Les logiciels de calepinage utilisent différents modèles de transposition pour convertir le rayonnement horizontal mesuré en rayonnement sur plan incliné.

• Modèle isotrope (Liu-Jordan) : le rayonnement diffus est supposé uniforme dans tout le demi-espace céleste. Simple mais moins précis.
• Modèle Hay-Davies : distingue le diffus circumsolaire (concentré autour du soleil) du diffus isotrope. Plus précis pour les latitudes européennes.
• Modèle Reindl : amélioration du Hay-Davies avec prise en compte de la fraction diffuse de l’horizon.
• Modèle Perez (1990) : le plus complet. Décompose le diffus en composante circumsolaire, bande d’horizon et diffus isotrope. Référence pour les simulations haute précision (PVsyst, Solargis).
• Modèle Verlangieri : adapté aux zones à forte variabilité climatique (montagne, côte). Utilisé dans des contextes spécifiques.

Calcul de l’ombrage inter-rangées

Sur un toit plat en orientation plein-Sud ou sur un terrain incliné avec plusieurs rangées, l’ombrage mutuel entre rangées est un enjeu majeur. La formule de base est : D = H × cos(α) / tan(β_min), où D est l’espacement minimal entre le bas d’une rangée et le bas de la suivante, H est la hauteur projetée verticale du panneau, α son inclinaison et β_min l’angle solaire minimum acceptable (généralement 10–20° selon la latitude).

Pour Paris (latitude 48,9°), avec des panneaux à 30° d’inclinaison et une hauteur de 1 m en projection verticale, l’espacement minimal pour éviter tout ombrage au solstice d’hiver (angle solaire minimum ~18°) est de 1 / tan(18°) ≈ 3,1 m. En disposition Est-Ouest à 10° d’inclinaison, cet espacement tombe à 0,4–0,6 m, permettant une densité de pose bien supérieure.

Analyse des masques solaires : bâtiments et végétation

Les logiciels modernes calculent le masque solaire en 3D en tenant compte des bâtiments voisins (modélisés depuis les données BD TOPO ou OSM) et de la végétation (hauteur estimée depuis le LiDAR). Le masque solaire est représenté sous forme d’un diagramme polaire montrant, pour chaque azimut et altitude solaire, si le soleil est visible ou masqué. Les zones rouges (masquées plus de 20 % du temps) sont exclues du calepinage.

L’orientation (azimut) et l’inclinaison des panneaux sont des facteurs déterminants pour la production annuelle. En France métropolitaine, l’optimum est plein sud (azimut 0°) avec une inclinaison de 30 à 35°. Mais les toits ne sont jamais tous orientés parfaitement — voici comment estimer les pertes de production selon la configuration réelle.

Pour la Méditerranée (Montpellier, Nice, Toulouse), l’irradiation annuelle atteint 1 400–1 600 kWh/m²/an, soit 30–50 % de plus que la région parisienne. Les pertes d’orientation sont donc plus élevées en valeur absolue mais identiques en pourcentage relatif. L’outil PVGIS de la Commission Européenne permet de calculer la production exacte pour toute adresse en Europe.

Micro-onduleur vs onduleur string : impact sur le calepinage

Le choix entre onduleur string central et micro-onduleurs a un impact direct sur la liberté de calepinage. Avec un onduleur string, tous les panneaux d’un même string doivent avoir la même orientation et être similairement ombrés : un panneau défavorable pénalise toute la chaîne. Les micro-onduleurs ou optimiseurs DC traitent chaque panneau indépendamment, permettant de mélanger des orientations différentes dans une même installation sans perte significative. Cela libère le calepinage sur les toits complexes (plusieurs pans, chiens assis, ombres partielles).

Panneaux bifaciaux : calepinage et espacement spécifiques

Les panneaux bifaciaux captent la lumière sur les deux faces. Sur toit plat, le gain face arrière dépend directement de l’albédo du substrat (gravier blanc : 0,35 ; membrane blanche EPDM : 0,55 ; gravier gris : 0,15) et de la hauteur du panneau au-dessus du sol (plus le panneau est haut, plus la face arrière capte). Le calepinage bifacial préserve un espace sous les panneaux (minimum 20–30 cm) et évite les surfaces sombres absorbantes. Sur toit incliné, l’espace est généralement insuffisant pour un gain significatif (3–8 %). Le gain maximal bifacial (15–20 %) est atteint sur ombrières ou pergolas avec sol réfléchissant.

Le marché des logiciels de calepinage photovoltaïque s’est considérablement étoffé depuis 2018. On distingue les outils grand public (orientés particuliers), les outils bureaux d’études (simulation physique poussée, référence académique) et les outils installateurs (productivité, génération de devis intégrée). Voici le comparatif des dix principaux logiciels disponibles sur le marché français en 2026.

La principale différence entre les logiciels grand public et les outils professionnels réside dans la précision du modèle d’ombrage. Un logiciel grand public simule l’ombrage en quelques secondes avec un modèle simplifié ; un outil professionnel comme PVsyst ou HelioScope réalise une simulation heure par heure sur 365 jours (8 760 pas de calcul) avec les données météo locales de Meteonorm ou Solargis, ce qui donne une précision de production de ±3 % contre ±10–15 % pour les méthodes simplifiées.

Le calepinage automatique assisté par IA

Depuis 2024, les meilleurs logiciels intègrent des algorithmes d’optimisation (IA / optimisation combinatoire) pour maximiser automatiquement le nombre de panneaux posables en respectant toutes les contraintes. Ces algorithmes testent des milliers de configurations (taille des panneaux, orientation des rangées, espacement) et sélectionnent celle qui maximise la production annuelle simulée. Watoo utilise ce type d’algorithme basé sur les données LiDAR IGN Haute Densité.

Les règles de calepinage diffèrent significativement selon le type de toiture. Le toit plat (pente < 5°) offre une liberté d’orientation totale mais exige une gestion rigoureuse de l’ombrage inter-rangées. Le toit incliné impose l’orientation par la pente mais simplifie l’espacement.

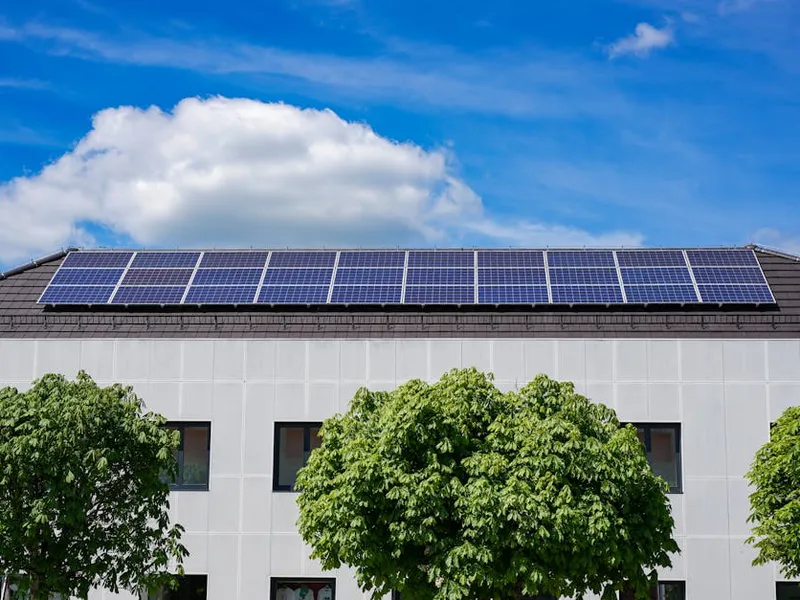

Toit incliné : calepinage en rangées parallèles

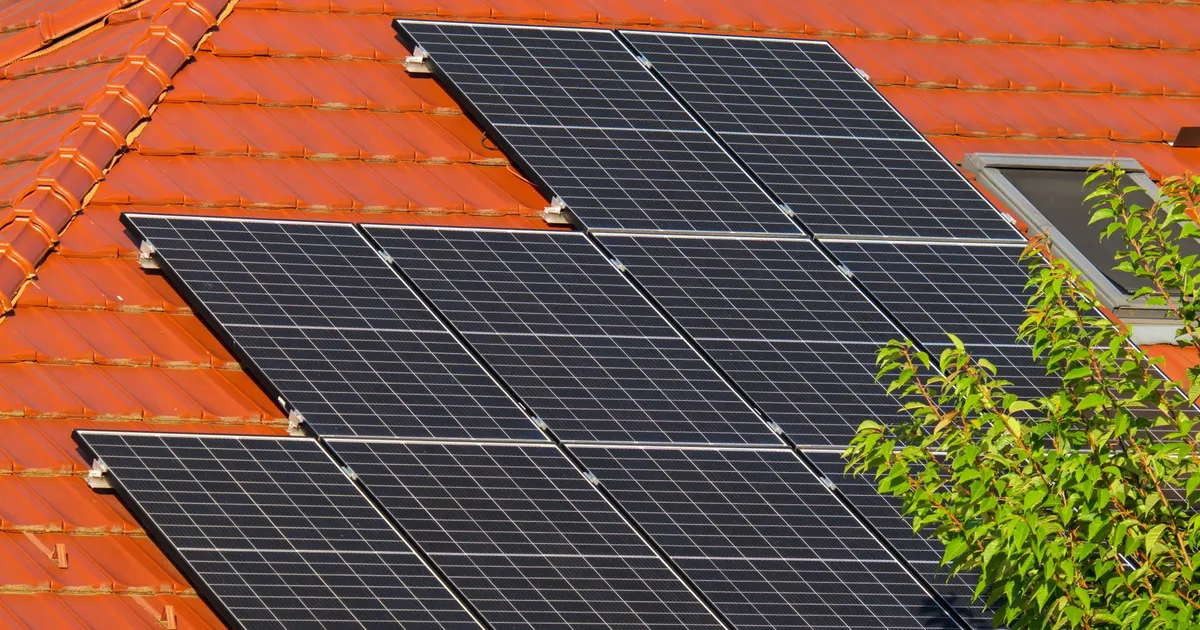

Sur un toit incliné, l’orientation des panneaux est imposée par la pente. Le calepinage consiste à maximiser le nombre de rangées en respectant les reculs de faîtage et d’égout (40 cm), à éviter les zones d’ombrage des obstacles et à définir l’orientation portrait ou paysage des modules selon la géométrie du pan.

• Panneaux portrait (vertical) : adapté aux pans de faible hauteur. Plus de rangées mais câblage plus long.
• Panneaux paysage (horizontal) : optimal pour les grands pans. Câblage plus simple et strings plus homogènes.
• Micro-onduleurs recommandés si le toit est partiellement ombragé, a une géométrie complexe (chiens assis, mansardes) ou présente plusieurs orientations.
• Fixation bac acier (DTU 40.41) : crochets spéciaux à joint d’étanchéité traversants, ferrures de fixation certifiées. Espacements selon calcul de charge au vent (NV 65 + NF EN 1991).

Toit plat : Est-Ouest vs plein Sud

Sur toit plat, la liberté d’orientation est totale. La disposition Est-Ouest est aujourd’hui recommandée dans la plupart des cas : elle double la surface utilisable (deux rangées face à face se partagent l’espace sans ombrage mutuel significatif à 10° d’inclinaison), réduit les espacements entre rangées (0,4–0,6 m au lieu de 2–3 m en plein Sud) et lisse la production sur la journée (pic matin + pic soir). La densité de pose peut atteindre 110 Wc/m² de toit, contre 55–65 Wc/m² en plein Sud.

Le calepinage ne se limite pas à l’organisation spatiale des panneaux. Il détermine également le schéma électrique de l’installation : organisation en strings, section des câbles DC, dimensionnement de l’onduleur et protection électrique. Ce schéma est appelé schéma unifilaire et est obligatoire dans le dossier Consuel.

Organisation en strings

Un string est un ensemble de panneaux montés en série. La tension du string (somme des tensions Voc des panneaux) doit rester dans la plage d’entrée de l’onduleur. Pour une installation résidentielle standard : 10 à 15 panneaux de 400–500 Wc en série donnent une tension de 430–680 V en circuit ouvert, compatible avec les onduleurs string classiques (plage MPPT : 100–800 V DC).

Chaque entrée MPPT de l’onduleur gère indépendamment un ou plusieurs strings. Un onduleur avec 2 trackers MPPT peut gérer deux strings d’orientations différentes (ex. Sud-Est + Sud-Ouest) sans perte significative. Un tracker unique contraint à n’avoir qu’une seule orientation par string.

Longueur de câble et pertes résistives

La longueur de câble DC (du générateur à l’onduleur) est un paramètre important du calepinage. Plus la distance est grande, plus les pertes résistives sont élevées. La règle est de limiter ces pertes à moins de 1 % de la puissance installée. Pour une installation de 6 kWc (courant de court-circuit ~15 A), une longueur de câble de 20 m nécessite une section minimale de 6 mm² (cuivre) pour rester sous 1 % de pertes. Le calepinage optimise le positionnement de l’onduleur pour minimiser la longueur de câble.

Export IFC et intégration BIM

Les projets de grande taille (tertiaire, industriel, >36 kWc) intègrent de plus en plus le calepinage dans la maquette numérique BIM (Building Information Modeling) du bâtiment. Le format IFC (Industry Foundation Classes) permet d’exporter le plan de pose et le schéma électrique vers les outils BIM (Revit, ArchiCAD, BIMcollab). Cette intégration facilite la coordination avec les autres corps de métier (étanchéité, structure, électricité) et réduit les erreurs de planification.

Le plan de pose est le document qui matérialise le calepinage. Il est obligatoire pour plusieurs démarches administratives et techniques, et sa qualité détermine souvent la rapidité du traitement des dossiers Consuel et Enedis.

Contenu réglementaire d’un plan de pose complet

• Vue en plan de la toiture avec les panneaux positionnés, numérotés et orientés.
• Dimensions : cotes de recul, espacement entre panneaux, dimensions de chaque pan de toit.
• Légende : marque et modèle des panneaux, puissance unitaire et totale installée.
• Schéma de câblage simplifié : organisation des strings, sens du câblage DC, longueurs indicatives.
• Orientation Nord et données d’azimut/inclinaison de chaque pan.
• Localisation du coffret DC/AC, de l’onduleur et du compteur de production.
• Obstacles identifiés : cheminées, velux, noues, arêtiers, antennes.

Format SVG vectoriel : le standard professionnel

Le format SVG (Scalable Vector Graphics) est le standard d’export pour les plans de pose photovoltaïques. Contrairement au PDF image, le SVG est éditable, zoomable sans perte de qualité et peut être intégré dans des workflows numériques (DXF, BIM). Il permet également de calculer automatiquement les surfaces et les distances lors de modifications. Les outils d’installation et les bureaux de contrôle Consuel acceptent préférentiellement le SVG vectoriel.

Documents requis pour Consuel et Enedis

• Plan de pose à l’échelle (SVG ou PDF coté) avec orientation et obstacles.
• Schéma unifilaire complet de l’installation électrique DC + AC.
• Fiches techniques (datasheet) des panneaux et de l’onduleur.
• Attestation de conformité RGE QualiPV de l’installateur (SIRET + numéro).
• Note de calcul de production (PVGIS ou logiciel équivalent avec coordonnées GPS).
• Déclaration préalable de travaux (si requise selon commune et intégration).

Certains projets présentent des géométries atypiques ou des contraintes spécifiques qui nécessitent une adaptation du calepinage standard. En voici les principaux cas.

Toits à géométrie complexe (chiens assis, mansardes, courbes)

Les toits à géométrie complexe avec plusieurs pans d’orientations différentes, des chiens assis ou des mansardes nécessitent un calepinage pan par pan. Chaque pan doit être traité comme une installation indépendante avec ses propres strings. Les micro-onduleurs ou optimiseurs DC sont fortement recommandés pour éviter les pertes inter-pans. Le LiDAR IGN permet de modéliser fidèlement ces géométries complexes et de calculer les masques solaires en chaque point.

Ombrières et parkings photovoltaïques

Le calepinage d’une ombrière de parking suit une logique différente du calepinage toiture. Les panneaux sont posés sur des structures métalliques autoportantes avec une inclinaison optimisée (15–25°). La loi d’accélération des énergies renouvelables (APER, mars 2023) impose l’installation d’ombrières photovoltaïques sur les parkings de plus de 80 places à horizon 2026–2028. Le calepinage doit intégrer les contraintes de sécurité incendie (allée de 7 m) et d’écoulement des eaux pluviales.

Agrivoltaïsme : calepinage au champ

Le calepinage d’une installation agrivoltaïque (panneaux au-dessus des cultures) intègre des contraintes très différentes : accès des machines agricoles (largeur de passage minimale selon le gabarit des engins, généralement 3,5–5 m), hauteur de la structure (minimum 2,5 m pour les tracteurs), densité de panneaux limitée (taux de couverture au sol < 40 % selon la culture), et optimisation de la lumière transmise aux plantes selon les besoins photosynthétiques.
